Precision Toolings for Molds and Dies ユニバーサルベース SUV series

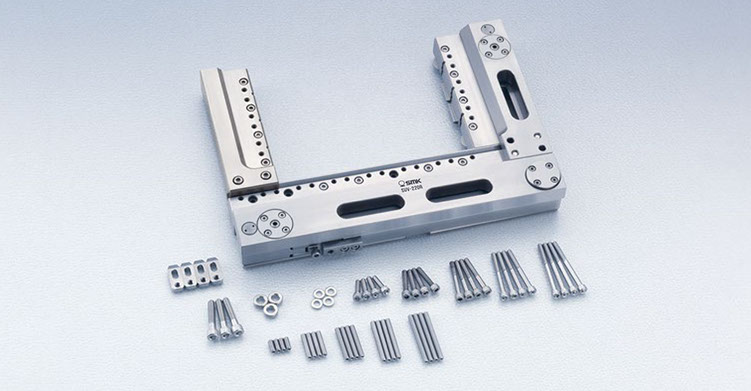

ユニバーサルベース本体(右勝手)

ユニバーサルベース本体(左勝手)

SUV-220R

SUV-220L

■特殊球面軸受の採用によりワークの水平芯出が容易に行えます。スイベル調整機能も搭載。

■特別付属品の『大、小丸物ワーク用Vブロック』『薄物ワーク用口金』などを組合せる事により、

 種々のワークを効率的にセット

仕  様

ワーク最大寸法/重量

200×220mm/20kg

本体重量

13.5kg

標準付属品

押え金 各4ヶ

六角穴付止メネジ 5種 各4ヶ

六角穴付ボルト 5種 各4ヶ

機械取付ボルト M8×40 3ヶ(座金3ヶ)

軸受部高さ調整範囲

±0.5mm

旋回調整範囲

±0.5mm

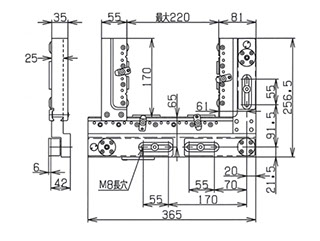

寸法図

寸法図

ワーク取付例

ワーク取付例
ワーク取付例

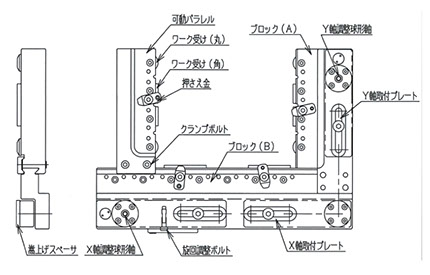

各部名称

各部名称

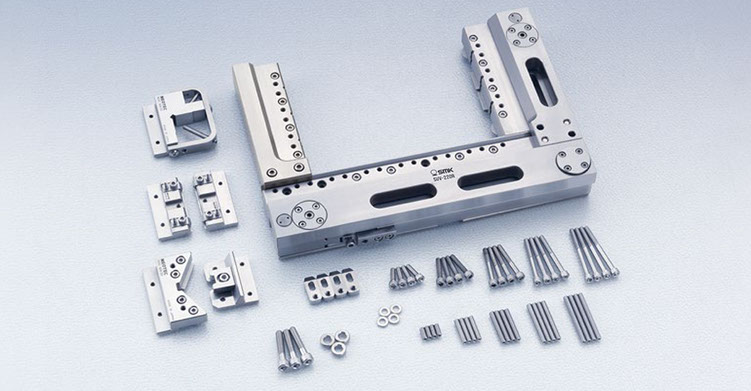

ユニバーサルベースフルセット(右勝手)

SUV-220RF フルセット

■フルセットとはWUB-220R本体に下記の特別付属品:WUB-301/302/401が含まれます。

ユニバーサルベースフルセット(左勝手)

SUV-220LF フルセット

■フルセットとはWUB-220L本体に下記の特別付属品:WUB-301/302/401が含まれます。

Vブロック(小)

Vブロック(大)

薄物用口金

SUB-301

SUB-302

SUB-401
