Innovate Filtration System 精密濾過装置 SMK RAPTOR テクノロジーとデザインの融合 進化を続ける全く新しい構造の濾過装置

2本の超精密濾過フィルターをスタイリッシュな筐体に搭載し、

操作性とフィルター交換の作業性を徹底的に追及した、フラグシップモデル。

加工精度の向上と加工機のロングライフ化のみならず、大幅なコスト削減と環境負荷の低減

さらには労働環境の改善にも貢献できる、全く新しい構造の濾過装置です。

SMKの濾過技術を結集した フラッグシップモデル

SMK RAPTORは、フィルトレーションにおける固液分離のスペシャリストSMKが培った、濾過技術を詰め込んだフラッグシップモデルです。そのスピードに「驚き」を、その精度に「喜び」を…  SMK ROPTORは常に人々に感動をもたらします。製品へのダメージ、工作機械本体へのダメージを軽減したいなどの声にこたえて進化を続け、求められる濾過を体現しています。 濾過状態を知らせる、適切な管理を可能にするなどのIOT化、新しい領域へと常に進化を続けていきます。

世界初 Wカプラ方式フィルター搭載

従来の内圧式および外圧式フィルターの良いところを兼ね備えた、全く新しい構造の濾過装置です。世界初「Wカプラ方式」フィルターを採用することで、加工精度の向上と加工機のロングライフ化のみならず、大幅なコスト削減と環境負荷の低減、さらには労働環境の改善にも貢献できる、画期的な濾過装置です。

(特許第6133145号)

1PASS・高速濾過 油性・水溶性どちらにも対応

新開発、高性能ファイバーの濾紙を採用することで超精密濾過を実現。

油性・水溶性どちらの液体にも対応可能です。

濾過速度は水溶性の液体で40L/min、油性の液体で30L/min。

1パスで終了するため作業はとてもスピーディーです。

濾過速度(搭載フィルター2本)

対応油種

研削用油

水溶性研削

切削液

水グリコール

脂肪酸エステル

鉱物油

放電加工油

超精密濾過と フィルター長寿命を同時に実現

精密濾過フィルター「FWC」は、フィルターの目詰まり防止のための濾過助剤を使用することなく、3㎛以下の細かいスラッジを捕集することができ、同時にフィルターの長寿命化を実現します。加工液・作業油を濾過し続けることで、廃液・廃油の量を大幅に低減。同時に新液・新油の購入費用を削減でき、ランニングコストを大幅に抑制。また、新液・新油の使用を減らすことで、製造時に排出されるCo2の削減にも貢献します。同時にスラッジ低減による工具のチッピング解消など加工品質の向上と、消耗品のロングライフ化も実現します。

便利・安全・スピーディー ワンタッチ交換で作業負荷軽減 クリーンな作業環境を実現

スライド機構を備えた筐体で、フィルターへ簡単にアクセスできます。FWCフィルターはケース一体構造で、交換もワンタッチ。液体が飛び散ることがなく、スラッジ清掃などのメンテナンスもなくなるため、作業現場が驚くほどクリーンに。また、何らかのトラブルでフィルターハウジング内が一定の圧力を超えた場合や、液漏れが発生した場合には、センサーが異常を検知し自動停止。万が一液漏れが発生しても、外に流れ出ないような筐体設計になっています。

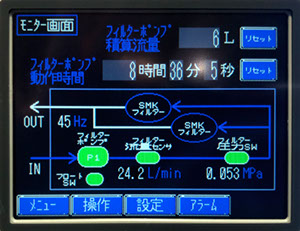

簡単操作・動作監視に優れた コントロールパネル

タッチ操作方式のコントロールパネルで、これらが操作・監視できます。

流量とフィルター圧力を監視することでフィルター寿命を把握できます。

ポンプの稼働状況

 ( 正常 or エラー )

フロートセンサー

 ( 液漏れ監視 )

流量センサー

 ( 使用中の流量監視 )

フィルター圧力
Innovate Filtration System
精密濾過装置
SMK RAPTOR

SMKラプター

サイズ(L×W×H mm)

1,081×500×1,310

処理流量(L/min)

10~40

ユーティリティ

単相100V/3相200V

フィルター本数

重量(kg)

2

90

標準付属品:ホースIN・OUT各3m、自動停止機能付  ※汚染度、油の動粘度により処理流量が変わることがあります。

※予告なく製品の仕様が変更になることがございます、予めご了承ください。
