SMK Original EDM Wire コーティングワイヤ LIMITED PREMIUM+Z
生産能力改善を実現する 超高速加工用ワイヤ電極線

超高速加工を実現できる、二層亜鉛コーティング処理を施したワイヤ電極線です。

亜鉛特性により、放電効率が向上し加工速度を上げることができます。

LIMITED PREMIUM+Z の特長①

超高速加工を実現

一般的に電極線成分の亜鉛含有量が多いと、放電特性により加工速度が速くなります。

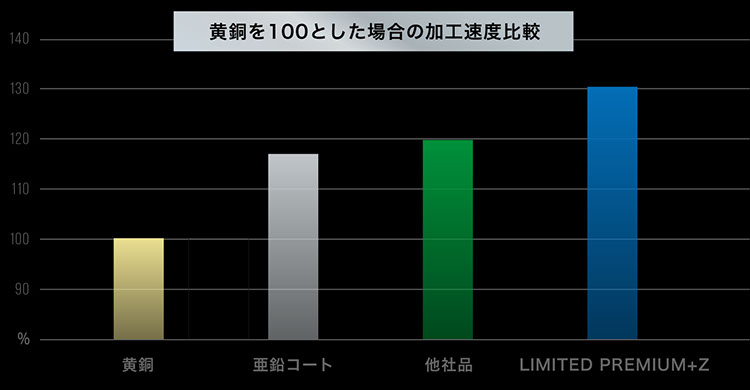

従来の黄銅ワイヤと比較して(標準加工条件)

10~20%の加工スピードUPが見込まれます。

また、最適な加工条件設定で20~50%の加工スピードUPも実現可能です。

※上下ノズル密着加工の場合

FILTRATION フィルトレーション MACHINING 超精密加工 EDM SUPPLYS EDM関連商品

LIMITED PREMIUM+Z の特長②

独自の伸線技術

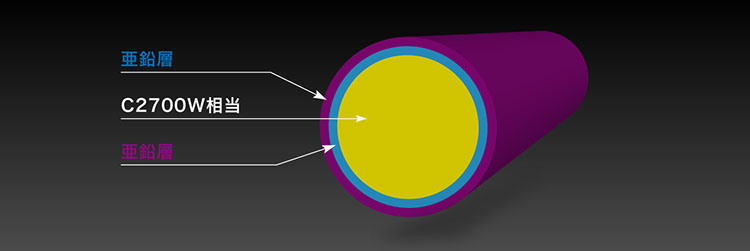

黄銅線(C2700W 相当)に亜鉛層と高亜鉛層の二層を配置し

亜鉛比率を高める事を可能にした、

“特別な二層亜鉛コーティングワイヤ”です。

※外層に亜鉛層、中間層に高亜鉛黄銅層、芯材にC2700W黄銅を採用した3層構造。

LIMITED PREMIUM+Z の特長③

トータルコストを削減

一般黄銅ワイヤと比較してランニングコスト削減により実質価格が安くなります。

(加工時間 30%削減で、実質価格 20%~30%ダウン)

黄銅ワイヤと比較して、実質価格ダウン。生産能力改善に貢献します。

SMK Original EDM Wire コーティングワイヤ LIMITED PREMIUM+Z

線 径

0.20

0.25

0.30

0.40

規格設定

P5 / P10 / P20

P5 / P10 / K200 / P20

P5 / P10 / P20

P10 / P20

タイプ

Model No.

LIMITED PREMIUM+Z 20

LIMITED PREMIUM+Z 25

LIMITED PREMIUM+Z 30

LIMITED PREMIUM+Z 40



亜鉛コーティング

パラフィン

引張強度

800MPa以上

800MPa以上

800MPa以上

800MPa以上

伸び率

3.0%以下

3.0%以下

3.0%以下

3.0%以下

線径公差

0.20 ±0.001 mm

0.25 ±0.001 mm

0.30 ±0.001 mm

0.40 ±0.001 mm

Model No.

20

25

30

40

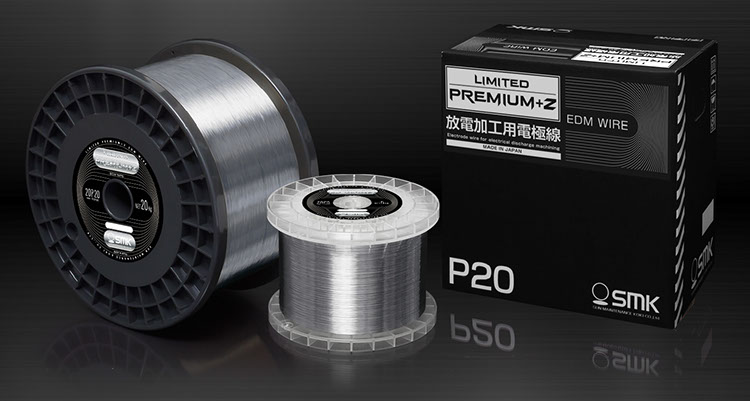

ボビンコード形状寸法と梱包形態

換算総量

20kg

20kg

15kg

20kg

ボビン入数/箱

4巻

2巻

1巻

1巻

ボビン色

クリア

クリア

ホワイト

グレー

ボビン

P5

P10

K200

P20

D(mm)

160

200

200

250

b(mm)

90

90

125

125

W(mm)

114

134

200

140

h(mm)

20

25

22

34

A(mm)

12

12

20

15

巻量(kg)

5

10

15

20
