多量のスラッジを含んでいたり、動粘度の高い加工液・作動油では、
高い濾過精度を保つためには、フィルターを通す前に遠心分離装置でのスラッジ除去が必要です。
高精度の濾過システムをワンストップでご提供いたします。
フィルトレーション
多量のスラッジを含んでいたり、動粘度の高い加工液・作動油のスラッジ汚れは、そう簡単に落ちるものではありません。そのため、加工液などを濾過する前に、遠心分離装置で濾過分離・脱水回収しておく必要があります。
SMKの遠心分離装置は最大遠心力3000G。高い遠心力により低含水率スラッジを回収します。さらに、軸部へのミスト混入及びスラッジ残留・液漏れを抑制する構造により、耐久性・回収性を高め、シンプル且つ強固な構造により、高いメンテナンス性とコスト削減を実現します。
最大遠心力
高い遠心力により低含水率スラッジを回収
固く締まったスラッジをオリジナルスクレーパーで回収
軸部へのミスト混入及びスラッジ残留・液漏れを抑制する構造
シンプル且つ強固な構造によりメンテナンスコストを削減
無人稼動可能なので補助作業等の人件費を削減
フィルター・ろ布等の無使用でコスト削減と目詰まり防止

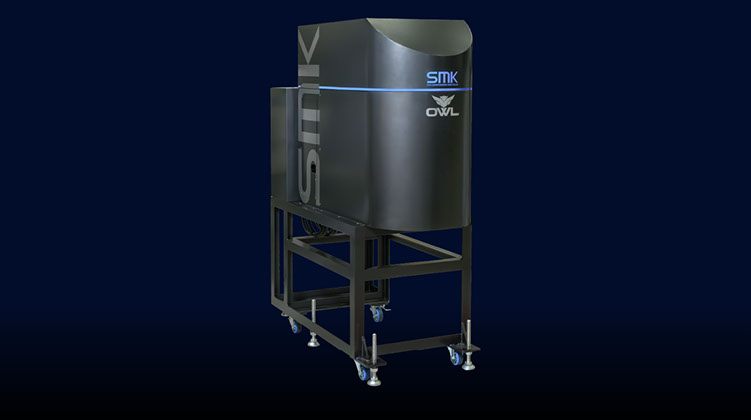

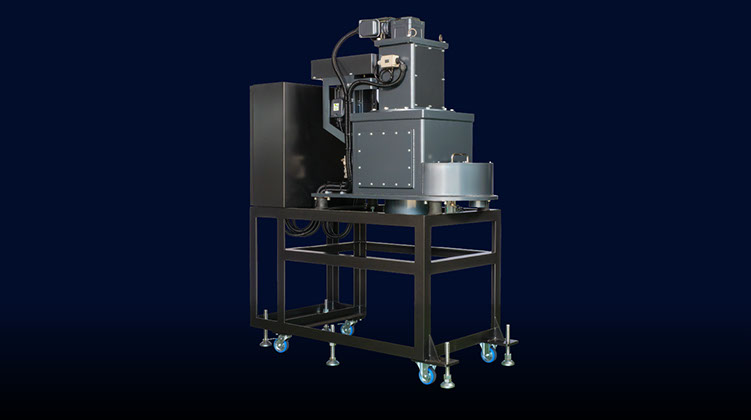

SMKラプターシリーズ
仕様：カバーなしタイプ
| 型式 | 送液流量 （L/min） |
遠心力 （G） |
電気 （kw） |
回転数 | 本体寸法 （L×W×Hcm） |
本体重量 （kg） |
| OWL-30 | 10〜30 | 〜2500 | 1.6 | 4,000 | 106×60×166 | 300 |
| OWL-50W | 20〜40 | 〜3000 | 5.7 | 4,000 | 120×70×105 | 550 |
| OWL-150W | 40〜80 | 〜3000 | 7.7 | 4,000 | 120×80x115 | 700 |
| OWL-50 | 20〜40 | 〜1700 | 3.9 | 3,000 | 105×60×105 | 500 |
| OWL-100 | 40〜70 | 〜1700 | 3.9 | 3,000 | 110×60×115 | 550 |
| OWL-200 | 70〜120 | 〜1700 | 5.7 | 2,800 | 120×70×125 | 600 |
| OWL-400 | 140〜200 | 〜1700 | 11.4 | 2,500 | 145×80×145 | 900 |
■回転数 / 遠心力は液濃度・送液量に合わせ調整します。
例：OWL-150W 型で、送液流量 80l/min で遠心力 3000G を保証するものではありません。
■本体重量は標準仕様時(本体 SS 製・回転体アルミニウム合金製)です。
接液部 SUS 製の場合、重量は変わります。本体寸法に制御盤・課題はふくまれません。
■OWL-50W 型と OWL-150W 型が 3000G 仕様になります。
※予告なく仕様変更が生じることがございます、予めご了承下さい。
仕様：カバータイプ (オプション)
| 型式 | 送液流量 （L/min） |
遠心力 （G） |
電気 （kw） |
回転数 | 本体寸法 （L×W×Hcm） |
本体重量 （kg） |
| OWL-30 | 10〜30 | 〜2500 | 1.6 | 4,000 | 106×60×166 | 300 |

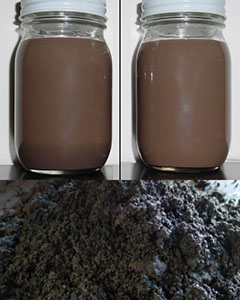

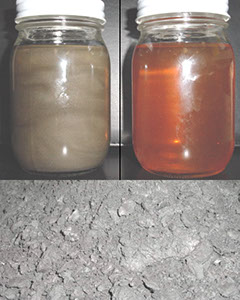

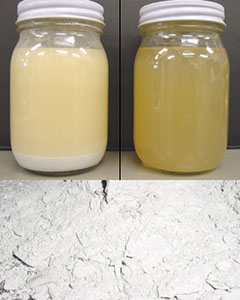

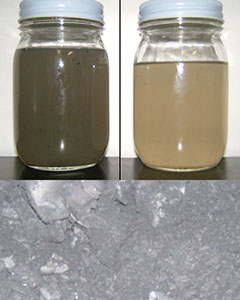

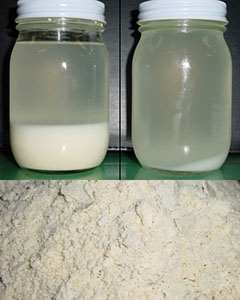

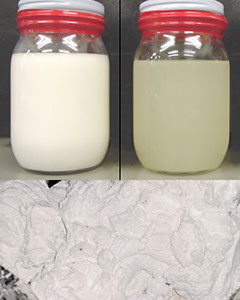

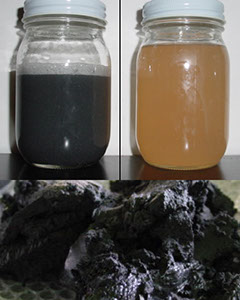

濾過テストサンプル
シリコン：純水研磨汚水
（半導体/太陽電池）
原液
処理後水
スラッジ

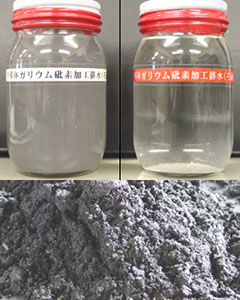

ガリウム砒素研磨汚水
（半導体）
原液
処理後水
スラッジ
タングステン加工汚水
原液
処理後水
スラッジ

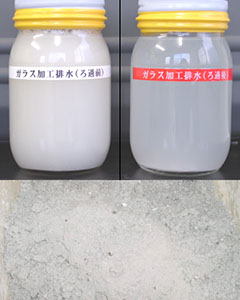

ガラス加工汚水
（自動車/液晶/PDP）
原液
処理後水
スラッジ
ハードディスク
バリ取り加工汚水
原液
処理後水
スラッジ
セラミックス加工汚水
原液
処理後水
スラッジ
塗装ブース汚水
（自動車用部品）
原液
処理後水
スラッジ
水溶性塗料用塗装ブース汚水
（自動車）
原液
処理後水
スラッジ
バレル研磨汚水
（自動車用部品）
原液
処理後水
スラッジ
塗装ブース汚水
（家電用部品）
原液
処理後水
スラッジ
洗米処理排水
（米研ぎ汁）
原液
処理後水
スラッジ
ロイヤルゼリー
原液
処理後水
スラッジ
