Electrical Discharge Machining 放電加工機
MM50B

西部電機

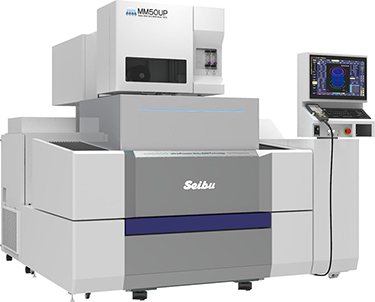

超精密ワイヤ放電加工機

MM50UP

±1μmのピッチ加工精度

■ピッチ加工精度±1μmの高精度加工

仕  様

工作物最大寸法 W×D×H

工作物最大質量

各軸移動量 X×Y×Z

使用ワイヤ電極径

最大テーパ角度

外形寸法 W×D×H

U-V軸移動量 U×V

質量

±60x±60mm

±10°/板厚300mm (±45°/板厚40mm:オプション)

1,915×2,260×2,035mm

3,500kg

850×730×300mm

800kg

500×400×310mm

φ0.05~0.3mm φ0.20mmが標準

西部電機

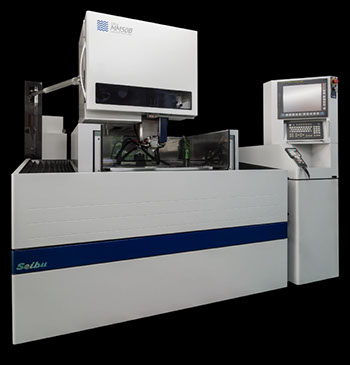

超精密ワイヤ放電加工機

Ultra MM50B

±1μmのピッチ加工精度

■ピッチ加工精度±1μmの高精度加工

■絶縁テーブル採用により面粗度が向上

■新型ワイヤ走行系により加工面品質が向上

■新型CNCの採用により処理速度がアップ

■手元ペンダントに機能を集約し操作性向上

仕  様

工作物最大寸法 W×D×H

工作物最大質量

各軸移動量 X×Y×Z

使用ワイヤ電極径

最大テーパ角度

自動ワイヤ供給装置

外形寸法 W×D×H

U-V軸移動量 U×V

質量

1,875×1,930×2,050mm

3,400kg

800×650×200mm

800kg

500×350×260mm

φ0.05~φ0.3mm φ0.20mmが標準

AWF-4 標準装備

±60x±60mm

±10°/板厚250mm(±45°/板厚40mm : オプション)

※200~250mmワークについてはフラッシング加工となります。

牧野フライス製作所

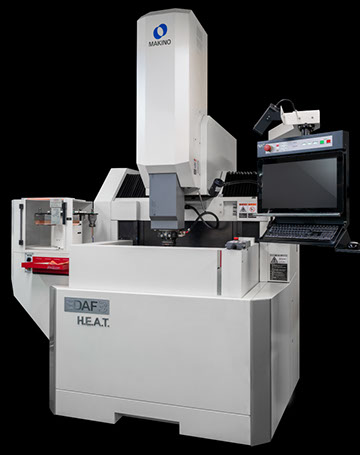

高精度型彫放電加工機

EDAF3

加工形状の高速・低消耗化を実現

スマートフォンやパソコンに使用される電子部品は、小型化するとともに、信頼性の向上が求められています。

EDAFシリーズは極小コーナR、均一で細かい表面あらさ、射出成形時の離型性など、ますます高まる要求に応えるために開発された放電加工機です。

仕  様

使用可能な電極径

テーブル作業面の大きさ

700×500 mm

早送り速度

5000 mm/min

最大積載質量

500kg

加工槽内寸(幅×奥行×高さ)

850×650×400 mm

3面昇降式加工槽

最大電極質量

5kg

Φ0.02~3mm(条件付)

牧野フライス製作所

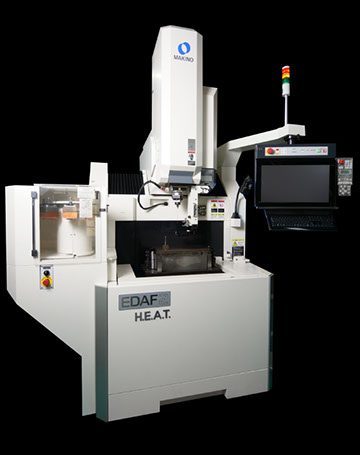

超微細細孔放電加工機

EDAF2

パイプ電極による細穴放電加工機

多数個取りを連続して高精度に加工することが可能。

ピンゲート32穴連続加工ではピッチ精度・ゲート先端穴径精度±2.5μm(実績値)

仕  様

テーブル作業面の大きさ

550×350 mm

早送り速度

5000 mm/min

最大積載質量

500kg

加工槽内寸(幅×奥行×高さ)

700×500×300 mm

3面昇降式加工槽

最大電極質量

5kg

使用可能な電極径

Φ0.02~3mm(条件付)

MACHINES

放電加工機 設備一覧

メーカー

設備機器

型式

台数

西部電機

西部電機

超精密ワイヤ放電加工機

超精密ワイヤ放電加工機

MM50UP

Ultra MM50B

1

1

牧野フライス製作所

高精度型彫放電加工機

EDAF3

1

FANUC

高性能ワイヤ放電加工機

α-CiC series

1

牧野フライス製作所

ワイヤ放電加工機

U6 H.E.A.T.

1

牧野フライス製作所

超微細細孔放電加工機

EDAF2

1
