Precision Toolings for Molds and Dies オプション部品 SUB series

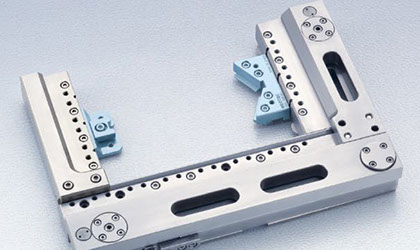

Vブロック(小)

SUB-301

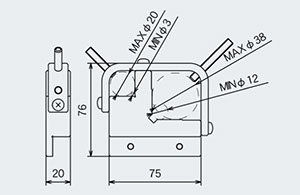

■φ3~φ38mmの丸物ワークをクランプできます。

寸法図

仕  様

Vブロック容量

小径側

口金の幅

φ3~φ20mm

φ12~φ38mm

材質

マルテンサイト系ステンレス鋼

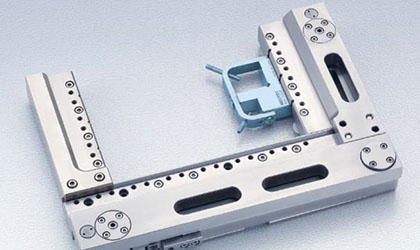

Vブロック(大)

SUB-302

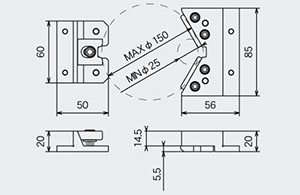

■φ25~φ150mmの丸物ワークをクランプできます。

寸法図

仕  様

Vブロック容量

φ25~φ150mm

最大ワーク重量

1kg

材質

マルテンサイト系ステンレス鋼

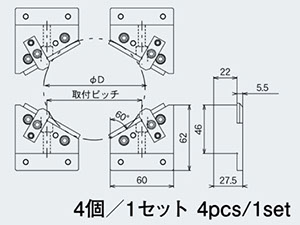

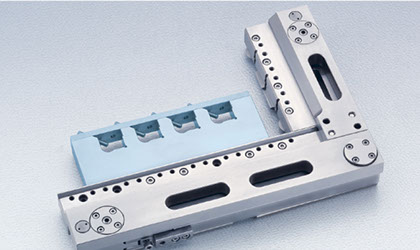

4連Vブロック

SUB-303

■φ5~φ25mmの丸物、~□20mm角物ワークをクランプできます。

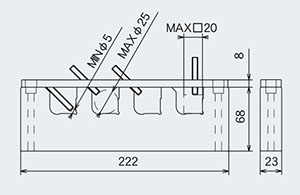

寸法図

仕  様

Vブロック容量

丸ワーク

□ワーク

φ5~φ25mm

~□20mm

材質

マルテンサイト系ステンレス鋼

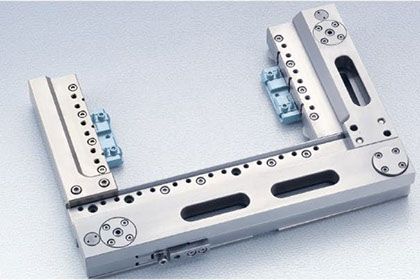

薄物用金口

SUB-401

■治具にワイヤガイドが干渉する恐れがあるような薄物ワークに使用します。

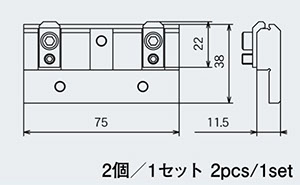

寸法図

仕  様

最大ワーク寸法

180mm

材質

マルテンサイト系ステンレス鋼

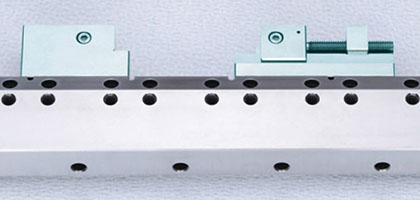

ネジ式バイス

SUB-501

■15~175mmのワークをクランプできます。

寸法図

仕  様

取付ピッチ

クランプ容量

40mm

15~55mm

80mm

55~95mm

120mm

95~135mm

160mm

135~175mm

材質

マルテンサイト系ステンレス鋼

Vブロック(特大)

SUB-601

■φ60~φ500mmの丸物ワークをクランプできます。

寸法図

仕  様

取付ピッチ

クランプ容量

80mm

φ60~φ230mm

120mm

φ140~φ310mm

160mm

φ220~φ390mm

200mm

φ370~φ500mm

最大ワーク重量

40kg

材質

マルテンサイト系ステンレス鋼
