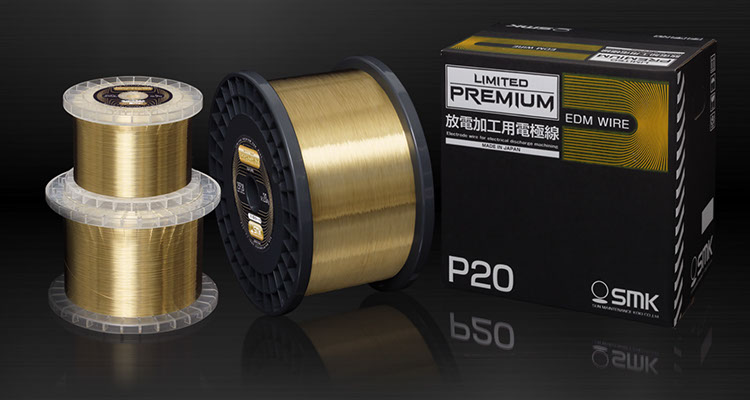

SMK Original EDM Wire プレミアムワイヤ LIMITED PREMIUM
高精度加工を可能にする 高品質ワイヤ電極線

一般的な黄銅ワイヤよりも厳格な品質管理基準を実現した高精度加工用のワイヤ電極線です。

従来のワイヤ表面の傷や欠損に起因する異常放電を抑え、

ワイヤ径の公差が小さくなることにより、

ワイヤ放電加工中の極間距離が安定することで、電圧が安定します。

精密な加工を行う際の目に見えずらい “ 加工スジ ” 低減にも寄与します。

LIMITED PREMIUM の特長①

ワイヤ径の公差管理を厳格化

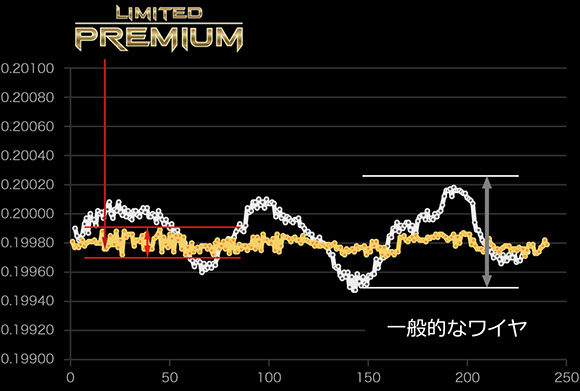

リミテッドプレミアムは、ワイヤ線径の楕円許容差が

一般的なワイヤと比較して最大値・最小値がともに小さく、真円に近い管理をしています。

LIMITED PREMIUM の特長②

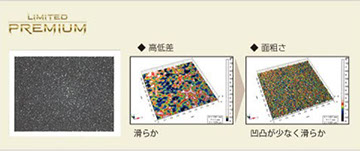

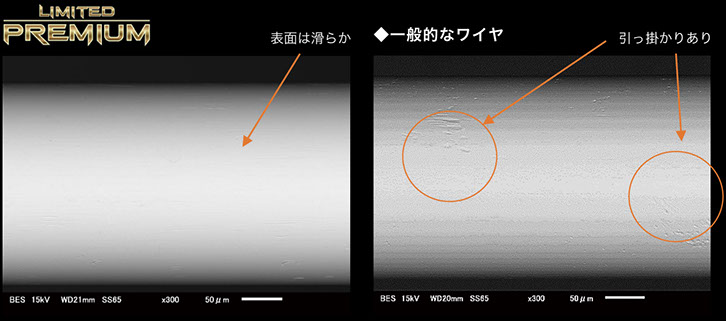

ワイヤ表面の徹底管理
FILTRATION フィルトレーション MACHINING 超精密加工 EDM SUPPLYS EDM関連商品

ワイヤ線をつまむと、滑らかにすべり指に引っかかりを感じさせません。

これがリミテッドプレミアムの表面管理です。

LIMITED PREMIUM の特長③

異常放電を抑え 電圧の安定と加工スジ低減に寄与

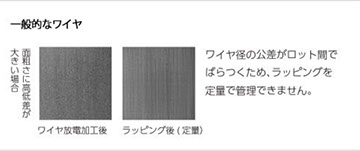

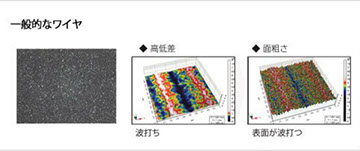

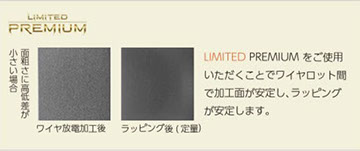

加工面にスジが見えなくても
ラッピング後にスジが消えない理由は高低差
SMK Original EDM Wire プレミアムワイヤ LIMITED PREMIUM

LIMITED PREMIUM 10

線 径

0.10

0.15

0.20

0.25

規格設定

P5S

P5S / P5

P5 / P10 / P20

P5 / P10 / P20

LIMITED PREMIUM 15

タイプ



硬質黄銅

Model No.

LIMITED PREMIUM 20

LIMITED PREMIUM 25

パラフィン

引張強度

980MPa以上

980MPa以上

980MPa以上

980MPa以上

伸び率

3.0%以下

3.0%以下

3.0%以下

3.0%以下

線径公差

0.10 ±0.001 mm

0.15 ±0.001 mm

0.20 ±0.001 mm

0.25 ±0.001 mm

Model No.

10

15

20

25

ボビンコード形状寸法と梱包形態

換算総量

12kg

20kg

20kg

20kg

ボビン入数/箱

4巻

4巻

1巻

1巻

ボビン色

クリア

クリア

クリア

グレー

ボビン

P5S

P5

P10

P20

D(mm)

160

160

200

250

b(mm)

90

90

90

125

W(mm)

114

114

134

140

h(mm)

20

20

25

34

A(mm)

12

12

12

15

巻量(kg)

3

5

10

20

※LIMITED PREMIUM 10 / 15 はP5Sのみの設定となります。
