冷却塔の水管理に「革命」を

冷却塔のスケール問題を解決するための新しいアプローチ

電解式スケール除去装置

EAGLE X

イーグル X テン

もうスケール除去から解放されましょう。「イーグル X」は、電解技術を用いて 冷却塔などの循環冷却水系に付着するスケールを強力に除去しスケールの再付着を防止します。
MAX10A

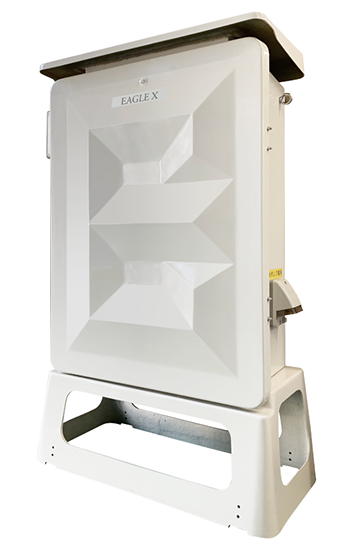

電解式スケール除去装置「イーグル X」

最大10Aの直流電流による超強力電解方式により

付着・固形化したスケールを除去し再付着を防止

薬剤やブロー管理では付着するスピードが遅くなるだけで

ゆっくりとスケールの付着が進行し、定期的な洗浄作業が欠かせません。

「イーグル X(テン)」は、高いスケール除去効果と再付着防止効果で熱交換効率を改善し

大きな省エネ効果とCO2削減を実現します。

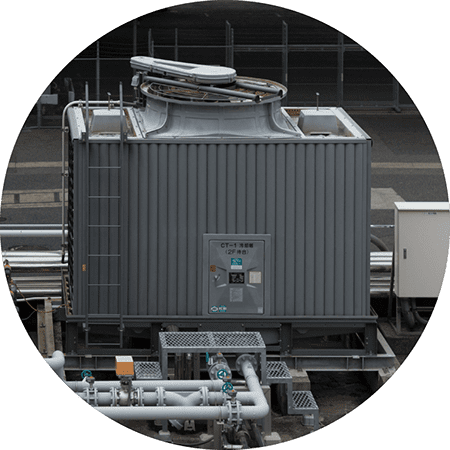

ビル、工場、病院、ホテルなどに設置された

冷却塔(クーリングタワー)について

こんなことで お困りではないですか?

冷却塔(クーリングタワー)のスケール対策で頭を抱えている経営者・管理者様

電解式スケール除去装置

テン

イーグル Xが解決しま

スケールが付着すると…

スケールが付着すると…

伝熱効率が低下

配管圧損が増加し

ポンプの消費電力が増加

ブロー水量が増加

エネルギー効率は15%も悪化します!直径16mmの細管に厚さ0.1mmのスケールが付着するだけでエネルギー効率は15%も悪化します!

冷却効果を低下させ、生産効率悪化、消費電力増大、水路破壊(=設備停止)などのリスク増に直結します。

冷却塔の水質管理を

簡素化したい

配管のスケールによる

トラブルを防止したい

冷房や温調プロセスの

コストを削減したい

メンテナンス

フリー化

節電・節水

生産効率改善

環境負荷低減

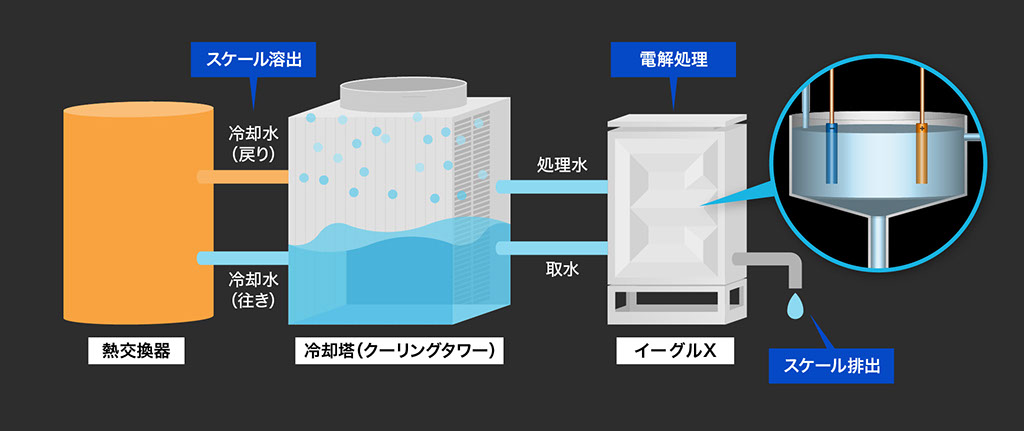

スケール除去・排出の仕組み

STEP 1

電解処理

1

電極間に直流電流を流しスケール溶解度の高い電解水にします。

2

水中に溶け込んだ配管のスケールは電解槽内に流れ込みます。

STEP 2

スケール回収

1

電解槽に流れ込んだスケール物質は陰極(ー極)に付着します。

2

一定以上付着が進むと電極がスケールで覆われて電気が流れにくくなります。

STEP 3

電極洗浄

1

一定時間ごとに電極洗浄を行います。ポンプを止めて正負(+ー極)を反転します。

2

陽極(+極)に帯電しているスケールは、反発して剥離し、電解槽の底部に溜まります。

STEP 4

排水

1

排水バルブを開き、系外にスケールを排出します。

タイマー制御により、この「電解処理」〜「排水」サイクルが繰り返されます。

スケール除去効果

オイルクーラー

冷却配管

密閉式冷却塔

設置2週間後

改善状況

2ヶ月後の様子

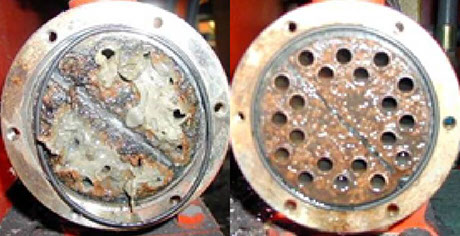

金型冷却

用の水路

入水部分

未処理

処理後

X線非破壊

測定装置

設置前

開塞率17%

3ヶ月後

開塞率13%

設置前

2ヶ月後

各種対策との比較

メンテナンスフリー化

清掃作業費

削減

水管理の

簡素化

設備停止

不要

ブロー管理やスケール分散剤などのスケール対策は、スケールの付着を遅らせるための対策であり、

最終的には配管洗浄や熱交換部の定期的な分解清掃が必要です。

「イーグル X」は電解技術を用いて、付着・固形化したスケールを除去し再付着を防止するため、

スケール除去を目的とする定期的な分解清掃作業や作業に伴う設備停止が不要となります。

導入事例

自動車部品メーカー

対象:アルミ鋳造金型の冷却細管

アルミ製品製造ライン(ダイカスト設備)の金型冷却配管に0.1mmのスケールが付着し、アルミの凝固時間が6倍に増加。

スケールが除去され凝固時間が短縮、

冷却のばらつきも無くなり、製品歩留まり率が向上

導入効果

製品歩留まり率:92%→98%

イーグル X

導入前

イーグル X設置後

2ヶ月目

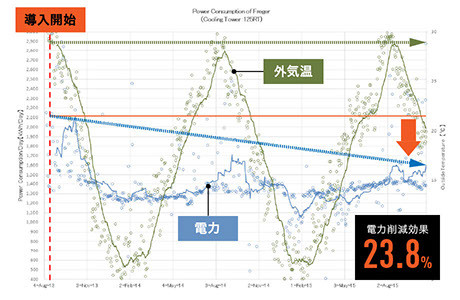

海産物冷凍倉庫

対象:一次冷凍室の冷凍設備

冷凍機配管のスケールにより冷凍能力が低下

イーグル X導入により消費電力は年ごとに逓減

導入効果

電力削減効果:23.8%

電力削減量:2100KWh→1600KWh

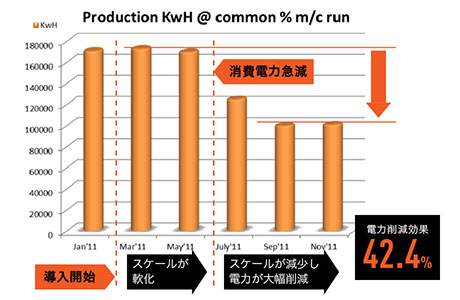

樹脂射出成形工場(シンガポール)

対象:工場空調設備

水冷式空調機の配管に付着したスケールが原因で冷房能力が低下

イーグル X導入後3ヶ月でスケールが軟化し、

徐々に消費電力が下がり6ヶ月目以降は低位で安定

導入効果

電力削減効果:42.4%

電力削減量:73,000KWh/月

CO2削減量:340t/年

料金プラン

本体価格

メンテナンス・遠隔監視サービス費⽤1年分込

※消費税別

<あんしん1年保証+電解槽交換費⽤1回分込>

安⼼1年保証(メンテナンス・遠隔監視サービス費⽤)

+

初回の電解槽交換費⽤

電解槽は標準的な運転で約2年毎に交換が必要となります。

標準設置工事費(静岡・愛知・岐阜・三重県内):150,000円

※案件ごとにお見積りいたします。

※2024年6⽉現在(予告なく変更となる場合がございます)

4900000円 , ,

節電・節水

伝熱効率

向上

配管圧損

低減

節水

環境負荷低減

ブロー管理やスケール分散剤を使用したスケール対策の場合、

付着したスケール除去のための酸洗浄が必要になります。

「イーグル X」の電解技術を用いたスケール除去では、スケール分散剤は不要です。

さらに、酸洗浄もほぼ不要となることから、配管の腐食リスクを軽減し寿命を延ばします。

脱ケミカルの「イーグル X」なら環境負荷をかけずに水質を維持できます。

生産効率改善

冷却能力

維持

製品品質

向上

生産効率

改善

冷却対象が製品の製造プロセスの場合、

スケールが原因で適切な冷却能力が得られなければ生産に想定以上の時間が掛かります。

また、付着の程度(厚み)は一定ではないため、冷却効果にバラつきが生じ、製品品質に悪影響を及ぼします。

強力な除去効果を発揮する「イーグル X」はこれらスケールの影響による生産効率の低下を改善します。

「イーグル X」の電解技術を用いて、循環冷却水系に付着するスケールを除去することで、

熱交換部の伝達効率が改善し、ポンプの負荷が軽減され、電力量が下がります。

さらに、冷却効率が改善することで、冷却棟のファンの運転時間も低減できます。

電解槽内で捕集したスケール成分を最低限の排水量で系外へ排出しますので、

ブロー管理のように大量に水を入れ替える必要がなく、大きな節水効果が得られます。

排水処理

不要

酸洗浄

不要

脱ケミカル

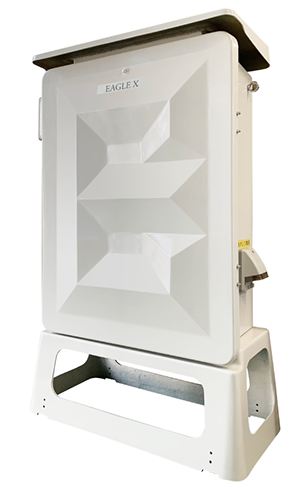

電解式スケール除去装置

イーグル X

テン

サイズ

重量

入力電源

最大消費電力

処理方法

電解槽の方式

対応冷却塔サイズ

入水、出水、排水管径

1,081×500×1,310

40Kg

単相AC100〜240V 50Hz/60Hz

800W(本体MAX600W+水中ポンプ電力)

無膜連続式

150〜300RT(使用環境による)

電気分解方式

(最大10A、任意電流プリセット方式)

入水→1/2Bホースニップル

出水、排水3/4Bホースニップル

冷却塔のスケール対策でお困りなら、「イーグル X」で解決しませんか?
