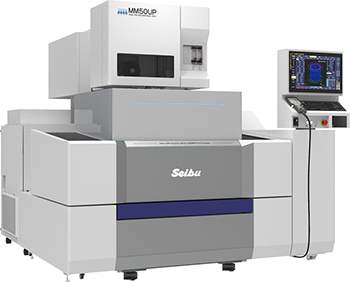

西部電機

超精密ワイヤ放電加工機

MM50UP

±1μmのピッチ加工精度

■ピッチ加工精度±1μｍの高精度加工

仕  様

工作物最大寸法　W×D×H

850×730×300mm

工作物最大質量

800kg

各軸移動量　X×Y×Z

500×400×310mm

使用ワイヤ電極径

φ0.05～0.3mm φ0.20mmが標準

U-V軸移動量　U×V

±60x±60mm

最大テーパ角度

±10°/板厚300mm (±45°/板厚40mm:オプション)

外形寸法　W×D×H

1,915×2,260×2,035mm

質量

3,500kg

西部電機

超精密ワイヤ放電加工機

Ultra MM50B

±1μmのピッチ加工精度

■ピッチ加工精度±1μｍの高精度加工

■絶縁テーブル採用により面粗度が向上

■新型ワイヤ走行系により加工面品質が向上

■新型CNCの採用により処理速度がアップ

■手元ペンダントに機能を集約し操作性向上

仕  様

工作物最大寸法　W×D×H

800×650×200mm

工作物最大質量

800kg

各軸移動量　X×Y×Z

500×350×260mm

使用ワイヤ電極径

φ0.05～φ0.3mm　φ0.20mmが標準

自動ワイヤ供給装置

AWF-4 標準装備

U-V軸移動量　U×V

±60x±60mm

最大テーパ角度

±10°/板厚250mm(±45°/板厚40mm : オプション)

外形寸法　W×D×H

1,875×1,930×2,050mm

質量

3,400kg

※200~250mmワークについてはフラッシング加工となります。

牧野フライス製作所

高精度型彫放電加工機

EDAF3

加工形状の高速・低消耗化を実現

スマートフォンやパソコンに使用される電子部品は、小型化するとともに、信頼性の向上が求められています。EDAFシリーズは極小コーナR、均一で細かい表面あらさ、射出成形時の離型性など、ますます高まる要求に応えるために開発された放電加工機です。

仕  様

テーブル作業面の大きさ

700×500 mm

早送り速度

5000 mm/min

最大積載質量

500kg

加工槽内寸(幅×奥行×高さ)

850×650×400 mm

3面昇降式加工槽

○

最大電極質量

5kg

使用可能な電極径

Φ0.02～3mm(条件付)

牧野フライス製作所

超微細細孔放電加工機

EDAF2

パイプ電極による細穴放電加工機

多数個取りを連続して高精度に加工することが可能。

ピンゲート32穴連続加工ではピッチ精度・ゲート先端穴径精度±2.5μm（実績値）

仕  様

テーブル作業面の大きさ

550×350 mm

早送り速度

5000 mm/min

最大積載質量

500kg

加工槽内寸(幅×奥行×高さ)

700×500×300 mm

3面昇降式加工槽

○

最大電極質量

5kg

使用可能な電極径

Φ0.02～3mm(条件付)
